平面PDF圖中主要內容為高鐵橋梁防護柵欄模具所制水泥橋梁防護柵欄產品各施工細節安裝要點，其中包括高鐵混凝土立柱模具、橋梁防護柵欄模具具體平面設計結構及相關尺寸，護欄類型主要以工字型設計，搭配高鐵護欄立柱模具組合施工。

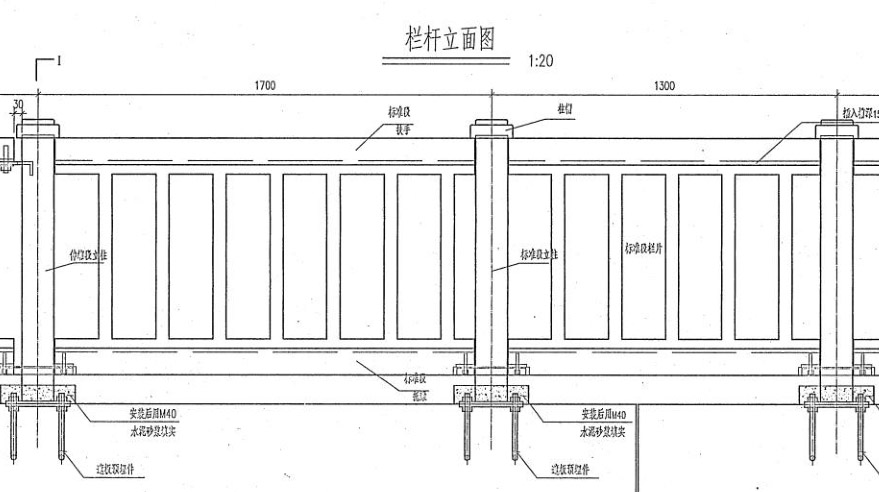

詳細圖紙組成有：欄桿立面圖、立柱法蘭鋼板連接圖、立柱構造圖、梁端欄片構造圖、高鐵護欄立柱模具柱帽構造圖、標準欄片構造立面?zhèn)让鎴D等。



圖紙附注內容：

1. 相關高鐵橋梁防護柵欄模具所有尺寸以毫米計算。
2. 圖示中所有橋梁防護柵欄模具、立柱模具、欄片模具均為預制構件。
3. 在欄片扶手上預留欄片卡槽，安裝欄片就位后，用砂漿填充。
4. 高鐵橋梁防護柵欄模具左右兩側扶手通過預制水泥立柱頂端預埋鋼筋鏈接，鏈接定位后安裝柱帽，并現澆基材封閉，連接時必須保證兩片工字欄桿扶手的平整度。
5. 護欄立柱澆筑前立柱內主筋需與法蘭鋼板用手工電弧焊接，焊接一定要牢固。
6. 兩跨梁縫處設置滑動裝置，本圖活動端預留伸縮量僅按照常用跨度簡支梁示意，對于大垮連續梁應根據梁體伸縮量進行調整。
7. 采用高鐵橋梁防護柵欄模具進行預制澆筑及安裝時一定要保證護欄表面的細致度及光潔度，色彩要一致，維持混凝土本色。
8. 所有鋼制預埋件均需采取滲鋅防腐處理措施,所有塑料護欄模具原料均需采用ABS材料。
9. 橋梁防護柵欄模具及橋梁柵欄立柱模具所制成品安裝間距一般為2.0米，梁端處根據橋跨長度、梁縫大小及曲線外側加寬量相應調整欄片長度，以適應梁長及梁縫變化。梁端護欄欄片調整原則：水泥欄片長度不大于標準欄片，伸縮端欄片構造應滿足梁體伸縮需要。
10. 澆筑預制件過程中，不論是采用高鐵橋梁防護柵欄模具還是相關模具，均采用C40細石纖維混凝土，混凝土技術要求不低于《鐵路混凝土橋面防水層技術條件》（TB/T2965-2011）的規定，單其中抗?jié)B性指標可不作要求。
11. 本圖相關高鐵橋梁防護柵欄模具布置與“通橋（2013）8388A-12、13”遮板布置對應，如果遮板布置需調整，那么相關模具尺寸布置亦需調整。
12. 圖中L為兩片梁端部兩立柱中心距離，具體應結合現場情況調整，但相鄰兩立柱中心距離不大于2.0米。

注意：此高鐵橋梁防護柵欄模具PDF構造圖只用于學習交流，切勿用于商業目的，否則后果自負，PDF平面圖下載地址：
